Diepsiklusbatterye verteenwoordig "n aansienlike kapitaalinvestering in buite-netwerk-, RV- of rugsteunkragstelsels, maar onbehoorlike laai bly die primêre oorsaak van voortydige kapasiteitsverlies en batteryonderbreking. Die toepassing van "n statiese spanning of die gebruik van "n ongereguleerde kragbron degradeer batterychemie vinnig. Dit veroorsaak onomkeerbare sulfatering in loodsuur-eenhede of gevaarlike oorspanningstoestande in litiumbanke. Diepsiklusbatterye benodig "n dinamiese, meerfase-laaiprofiel om "n ware siklus te voltooi—een volle ontlading en een volledige herlaai—sonder om interne plate te beskadig.

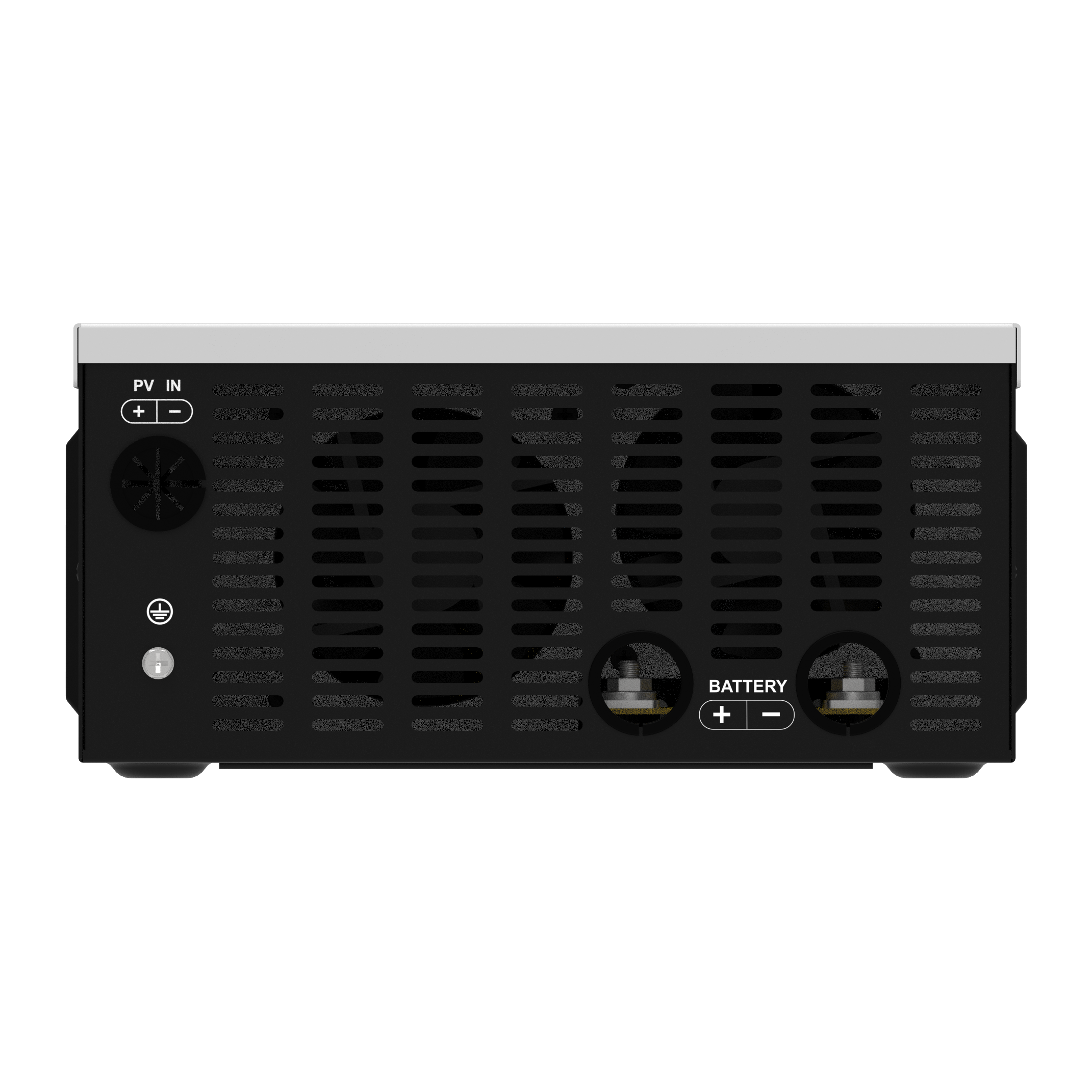

Die outomatisering van hierdie presiese spanning- en stroomaanpassings vereis 'n gespesialiseerde sonkraglaaibeheerder . Die evaluering en keuse van 'n kontroleerder met programmeerbare, chemie-spesifieke laaistadiums is van kritieke belang om die batterylewe te maksimeer, die agteruitgang van sel te voorkom en om stelselbetroubaarheid te verseker. Jy moet die laai-hardeware by die spesifieke elektrochemiese behoeftes van jou batterybank pas om katastrofiese mislukking in die veld te vermy.
Multi-stadium noodsaaklikheid: Diepsiklus batterye vereis ten minste drie afsonderlike laai fases (Grootmaat, Absorpsie, Float) om veilig 100% Staat van Lading (SoC) te bereik sonder om interne komponente afbreek.
Chemie dikteer parameters: Oorstroomde loodsuur-, AGM- en Litium (LiFePO4)-batterye vereis baie verskillende spanningsetpunte; "n batterylaaibeheerder moet spesifieke chemieprofiele ondersteun.
Kritieke spanningsdrempels: Presiese beheer word vereis om te verhoed dat loodsuurselle die kritieke vergassingsdrempel (tipies 2.35V per sel) oorskry tydens standaardlaai, of die absolute maksimum limiet (2.55V per sel) tydens gelykmaking.
Kontroleerdertegnologie beïnvloed batterylewe: Gevorderde maksimum kragpuntnasporing (MPPT)-beheerders bied uitstekende verhoogregulering en temperatuurkompensasie in vergelyking met basiese Pulse Width Modulation (PWM)-eenhede.
Multi-Bron Inset Koördinering: Moderne stelsels integreer dikwels beide "n sonkrag-ladingbeheerder en "n alternator-gedrewe GS-tot-GS-laaier; die bestuur van hierdie gelyktydige ladingstadiums is noodsaaklik om voortydige stadiumbeëindiging te vermy.
Grootte maak saak: Die ideale laaitempo is tipies 10% tot 20% van die battery se ampere-uur (Ah) kapasiteit; die keuse van "n behoorlik gegradeerde hoëstroom-sonkraglaaier voorkom chroniese onderlading.
"n Volledige laaisiklus behels die ontlaai en herlaai van "n battery tot sy maksimum potensiaal. As u nie alle stadiums voltooi nie, lei dit tot gestratifiseerde suur, ongebalanseerde selle en "n verkorte algehele sikluslewe. Elke stadium dien "n spesifieke elektrochemiese doel en vereis presiese spanning- en stroomregulering. Veldtegnici sien dikwels dat batterybanke binne "n jaar misluk bloot omdat die laaibeheerder nie geprogrammeer is om hierdie stadiums korrek uit te voer nie.
Die grootmaatstadium lewer maksimum beskikbare stroom vanaf die sonreeks terwyl die batteryspanning geleidelik styg. Wanneer die son soggens die panele tref, maak die beheerder die sluise oop. Dit stoot soveel stroom as wat die skikking kan genereer, tot by die beheerder se maksimum uitsetlimiet. Hierdie fase herstel ongeveer 80% van die battery se kapasiteit. Die primêre suksesmetriek behels die bereiking van die teikenabsorpsiespanning sonder om die vervaardiger se maksimum stroomgradering te oorskry.
Vir loodsuurbatterye is die veilige grootmaatlaaitempo tipies 0.1C tot 0.2C. As jy "n 400Ah-batterybank het, moet jy tussen 40 en 80 ampère druk. Om meer stroom te druk as wat die battery kan absorbeer, veroorsaak oormatige hitte opbou, wat die interne loodplate vervorm. Litiumbatterye, aan die ander kant, het baie laer interne weerstand en kan dikwels grootmaatladingskoerse van 0.5C of selfs 1.0C sonder probleme aanvaar. Gedurende hierdie stadium sal die spanning geleidelik klim vanaf die rustende uitgeputte toestand (ongeveer 11.8V vir "n 12V-stelsel) tot by die absorpsie-instelpunt (tipies rondom 14.4V).
Sodra die batteryspanning die voorafbepaalde stelpunt bereik, skakel die beheerder oor na absorpsielaai. Dit hou die spanning op hierdie spesifieke, verhoogde vlak terwyl die stroom geleidelik afneem. Hierdie stadium versadig die battery om 100% toestand van lading te bereik. Soos die battery vol raak, neem sy interne weerstand toe, wat natuurlik die hoeveelheid stroom wat dit kan aanvaar beperk. Die beheerder moet hierdie tapse stroom monitor en die spanning bestendig hou.
Jy moet lood-suur spannings onder die 2,35V per sel vergassingsgrens hou om elektroliet afkook te minimaliseer. Vir "n 12V-stelsel (wat ses selle het), beteken dit om onder 14.1V te bly vir verseëlde batterye, hoewel oorstroomde batterye dikwels tot 14.8V tydens absorpsie kan verdra. Die beheerder moet hierdie stadium akkuraat tyd. As die absorpsiestadium te kort is, bereik die battery nooit 100% SoC nie, wat tot sulfatering lei. As dit te lank is, loop jy die gevaar van roosterkorrosie en oormatige waterverlies in oorstroomde batterye.
Nadat die absorpsiestadium voltooi is, verlaag die beheerder die spanning tot "n laer onderhoudsvlak. Dit is die dryfstadium. Dit werk die natuurlike selfontlading van die battery teen sonder om plaatkorrosie te veroorsaak. Vir "n 12V loodsuurstelsel word die vlotterspanning gewoonlik tussen 13.2V en 13.6V gestel. Dit hou die battery vol en gereed vir gebruik.
Vlotterlaai is van kritieke belang vir loodsuurbatterye wat in bystand gelaat word, soos in rugsteunkragstelsels of RV"s wat vir die winter geparkeer word. Hierdie stadium word egter dikwels gedeaktiveer of op "n baie spesifieke, laer drempel vir litiumbatterye gestel. Om "n litiumbattery teen "n hoë dryfspanning te hou, hou die selle in "n konstante toestand van spanning, wat hul lewensduur verkort. Baie litiumprofiele beëindig eenvoudig die lading heeltemal sodra absorpsie voltooi is, en word net weer aangeskakel as die spanning onder "n spesifieke herbegin drempel daal.
Equalization is "n beheerde, doelbewuste oorlading wat periodiek toegepas word op oorstroomde loodsuurbatterye. Dit verwyder verharde sulfaatkristalle van die plate en meng gestratifiseerde elektroliete. Met verloop van tyd sink die swaarder suur na die onderkant van die batterykas en laat water aan die bokant. Gelykmaking stoot die spanning op na 15.5V of 16.0V (vir "n 12V-stelsel), wat veroorsaak dat die elektroliet kook en sterk borrel. Hierdie fisiese roering roer die suur en water terug in "n eenvormige mengsel.
Hierdie stadium hou ernstige implementeringsrisiko"s in. Jy moet nooit "n gelykstellingsheffing op AGM-, Gel- of Litiumbatterye toepas nie. Verseëlde loodsuurbatterye (AGM en Gel) kan nie die oortollige gas wat tydens gelykmaking geproduseer word, uitblaas nie. Die druk sal opbou totdat die veiligheidskleppe blaas, wat permanent vog uitlaat wat jy nie kan vervang nie. Die toepassing van gelykmaakspannings op "n litiumbattery sal onmiddellik die batterybestuurstelsel (BMS) se hoëspanning ontkoppel, wat die hele kragstelsel afskakel.
Laai stadium | Primêre funksie | Spanningsgedrag | Huidige gedrag |
|---|---|---|---|
Grootmaat | Herstel 80% kapasiteit vinnig | Stewig stygend | Konstant (Maksimum beskikbaar) |
Absorpsie | Versadig tot 100% SoC | Konstant (verhoog) | Gaan geleidelik af |
Vlot | Handhaaf 100% SoC | Konstant (verlaag) | Minimaal (Slegs om selfontlading te verreken) |
Gelykmaking | Verwyder sulfatering / Meng suur | Konstant (baie hoog) | Lae, beheerde limiet |
Standaardlaaiers en goedkoop reguleerders het nie die akkuraatheid wat nodig is vir diepsikluschemie nie. ’n Generiese batterylaaibeheerder pas dikwels ’n plat spanningsprofiel toe of gebruik hardgekodeerde stelpunte wat nie by jou spesifieke batterybank pas nie. Dit vernietig gespesialiseerde batterye mettertyd. Jy kan nie 'n $2 000 litiumbank op dieselfde manier behandel as 'n $50 motorbattery nie.
AGM (Absorbent Glass Mat) batterye het laer interne weerstand as oorstroom batterye. Hulle kan dieper ontladings en hoër laaitempo"s hanteer, maar hulle benodig baie strenger spanningstoleransies. Omdat hulle verseël is, word enige gas wat tydens laai geproduseer word, intern herkombineer. As jy egter die spanning te hoog druk, oorskry die interne druk die rekombinasietempo. Vergassing vind vinnig plaas bo 14.1V tot 14.4V afhangende van die vervaardiger.
Wanneer "n AGM-battery ventileer, verloor dit permanent vog. Jy kan nie die pette oopmaak en gedistilleerde water byvoeg soos jy kan met "n oorstroomde battery nie. Standaardbeheerders het dikwels nie die akkuraatheid om tussen Flooded- en AGM-absorpsie-setpunte te onderskei nie. As "n goedkoop beheerder "n oorstroomde profiel op "n AGM-battery laat loop, sal dit waarskynlik elke 28 dae "n outomatiese gelykmakingsiklus begin. Dit sal die AGM-battery binne "n paar maande vernietig.
Litiumbatterye vereis "n streng konstante stroom/konstante spanning (CC/CV) profiel. Hulle het nie "n lang dryfstadium nodig nie, en hulle het absoluut nie temperatuurkompensasie vir spanning nodig nie. Die gebruik van "n ou loodsuurprofiel op "n litiumbattery veroorsaak onmiddellike operasionele mislukkings.
Die loodsuurprofiel poog om die spanning na 14.8V te druk vir absorpsie.
Die litium BMS bespeur selspannings wat 3.65V per sel oorskry.
Die BMS aktiveer "n hoë-spanning ontkoppeling om die selle te beskerm teen termiese weghol.
Die battery skakel af, ontkoppel die las en die laaibeheerder.
Die laaibeheerder, wat skielik nie "n batteryverbinding het nie, kan "n spanningspieël van die sonpanele ervaar, wat moontlik die beheerder se interne stroombane kan beskadig.
Jy moet "n kontroleerder gebruik wat jou toelaat om gelykstelling uit te skakel, temperatuurkompensasie uit te skakel en presiese absorpsie- en dryfspannings in te stel om by die litiumvervaardiger se spesifikasies te pas.
Om die regte hardeware te kies, vereis die kartering van spesifieke kenmerke na jou battery se operasionele uitkomste. Presisiebeheer dikteer die lang lewe van jou batterybank. Jy benodig toerusting wat korrelaanpassings moontlik maak op grond van veldtoestande en spesifieke vervaardigerdatablaaie.
Pulse Width Modulation (PWM) beheerders trek die sonpaneelspanning af om by die batteryspanning te pas. As jy "n sonpaneel het wat 18V produseer en "n battery by 12V, knip die PWM-beheerder eenvoudig die ekstra 6V. Dit is koste-effektief vir baie klein stelsels, maar dit is hoogs ondoeltreffend. Jy verloor "n groot hoeveelheid potensiële krag. Verder bied PWM-beheerders gewoonlik basiese, nie-aanpasbare verhoogbeheer met hardgekodeerde spanningsetpunte.

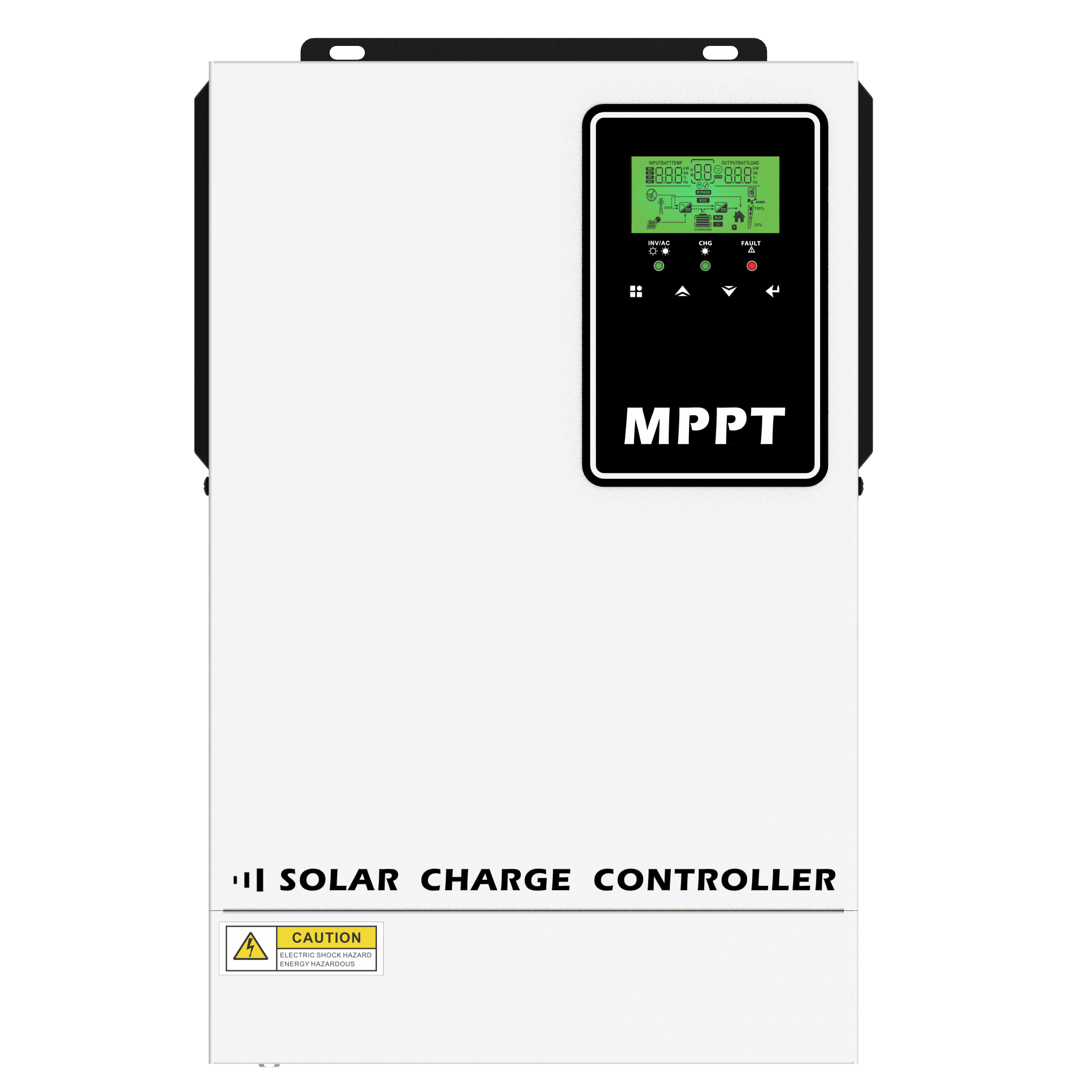

Maksimum Power Point Tracking (MPPT) beheerders werk anders. Hulle skakel oortollige spanning om in laaistroom. As jy "n paneel het wat 18V by 5 ampère (90 watt) produseer, verlaag die MPPT-beheerder die spanning na 12V, maar verhoog die stroom na 7,5 ampère (steeds 90 watt, minus geringe omskakelingsverliese). MPPT-beheerders is hoogs doeltreffend en bied korrelige, volledig programmeerbare beheer oor grootmaat-, absorpsie- en vlotparameters.
Kenmerk | PWM-beheerders | MPPT-beheerders |
|---|---|---|
Spanning Omskakeling | Knip oortollige paneelspanning | Skakel oortollige spanning om na stroom |
Doeltreffendheid | 70% - 80% | 95% - 99% |
Skikking grootte | Paneelspanning moet ooreenstem met battery | Kan hoë-spanning reeks snare hanteer |
Stadium programmering | Gewoonlik vaste voorafinstellings | Volledig aanpasbare parameters |
Beste toepassing | Klein RV"s, enkelpaneel-opstellings | Buite-rooster-kajuite, groot batterybanke |
Gebruikergedefinieerde parameters moet ooreenstem met spesifieke vervaardigerdatablaaie. Jy kan nie staatmaak op generiese "Sealed" of "Flooded" instellings nie. Jy moet presiese absorpsietydperke en pasgemaakte per-sel teikenspannings stel. Byvoorbeeld, Trojan Battery kan "n absorpsiespanning van 14.8V vir hul oorstroomde diepsiklusbatterye spesifiseer, terwyl Rolls Surrette 15.0V kan spesifiseer. As jou kontroleerder net "n generiese "Flooded"-instelling op 14.4V het, sal jy beide banke chronies onderlaai.
Lood-suur battery chemie verander met temperatuur. In koue weer neem die interne weerstand toe, en die battery benodig "n hoër laaispanning om volle kapasiteit te bereik. In warm weer daal die weerstand, en die toepassing van standaardspannings sal veroorsaak dat die battery kook en oorlaai. Jy benodig "n beheerder met "n eksterne batterytemperatuursensor (BTS) wat direk aan die batteryomhulsel gemonteer is.
Die standaard vergoedingskoers is -30mV per graad Celsius vir "n 12V-stelsel. As die battery op 0°C (32°F) sit, sal die beheerder outomaties die absorpsiespanning met ongeveer 0,75V verhoog om te verseker dat die battery werklik ten volle gelaai word. As jy nie ’n temperatuursensor in koue klimate gebruik nie, sal jou batterye sulfaat en voortydig doodgaan.
Baie mobiele stelsels hanteer voertuig-alternator-gedrewe laai langs sonkrag. Jy moet konflikte voorkom waar die alternator se hoëspanningsinvoer die sonkragbeheerder mislei om sy Float-stadium voortydig te betree. As die alternator die busspanning na 14,4V opstoot, sien die sonkragbeheerder daardie spanning, neem aan die battery is vol en daal om te dryf. Wanneer jy die enjin afskakel, bly die sonkragbeheerder dryf, wat die battery onderlaai laat.
Behoorlike integrasie vereis die gebruik van "n toegewyde DC-tot-GS-laaier vir die alternator-invoer. Dit isoleer die aansitbattery van die huisbank en verskaf "n beheerde, veelfase-laaiprofiel van die alternator. Jy moet beide die sonkragbeheerder en die DC-tot-GS-laaier programmeer met identiese spanningstelpunte sodat hulle tydens die grootmaatstadium saamwerk eerder as om met mekaar te veg.
Maak seker dat die beheerder die vereiste deurset hanteer om die laaisiklus binne beskikbare dagligure te voltooi. As jou beheerder ondermaats is, sal jy sonder sonlig raak voordat die absorpsiestadium klaar is.
Gebruik die C-koers formule om jou vereistes te bepaal. Die C-koers is die laai- of ontladingsstroom gedeel deur die battery se ampere-uur kapasiteit. ’n 400Ah-batterybank vereis ’n 40A tot 80A-laaitempo (0.1C tot 0.2C). As jy net 15 ampère aan "n 400Ah-bank verskaf, sal die grootmaatstadium dae neem om te voltooi, wat onmoontlik is met sonkrag.
Evalueer wanneer 'n hoëstroom sonkraglaaier nodig is vir groot parallelle batterybanke. As jy 'n 600Ah-bank het, benodig jy ten minste 60 ampère se laaistroom. 'n Standaard 30A-beheerder sal nie daarin slaag om die battery in die absorpsiestadium te druk voordat die son ondergaan nie. Jy moet die beheerder grootte om die nodige stroom te lewer gebaseer op die battery vervaardiger se spesifikasies.
Bereken maksimum sonkrag wattage en oopkringspanning (Voc) teenoor die beheerder se insetlimiete. Maak seker dat die grootmaatverhoog voldoende krag ontvang. As jy "n 60A MPPT-beheerder het wat "n 12V-batterybank laai, is die maksimum watt wat dit kan verwerk, ongeveer 860 watt (60A x 14,4V). As jy 1200 watt se sonpanele koppel, sal die beheerder eenvoudig die oortollige krag sny.
Om die skikking effens te vergroot (met 10% tot 20%) kompenseer egter vir bewolkte dae, suboptimale sonhoeke en hoë temperature wat paneeldoeltreffendheid verminder. Jy moet verseker dat die totale Voc van jou sonreeks wat in serie bedraad is, nooit die maksimum insetspanningsgradering van die beheerder oorskry nie. As die beheerder gegradeer is vir 150V-invoer, en jou panele produseer 160V op "n koue oggend, sal jy die beheerder se interne kapasitors vernietig.
Algemene foutpunte bestaan in laaistelsels wat nie van die netwerk af is nie. Deur hierdie risiko"s te herken, voorkom dit voortydige batteryonderbreking en stelselstilstand. Veldinstallasies ly dikwels aan swak bedradingspraktyke en onvoldoende omgewingsbeplanning.
Sonskikkings wat tydens spitstye geskadu is, kan nie die beheerder in die absorpsiestadium druk nie. As jy net 3 uur se direkte sonlig kry, kan die kontroleerder dalk die grootmaat stadium voltooi, maar nooit die 2-uur absorpsie stadium voltooi nie. Die battery sak oornag terug tot 80%. Die volgende dag bereik dit net 75%. Dit is tekortfietsry. Dit lei tot vinnige lood-suur sulfatering.
Grootteer die skikking vir die ergste sonkragdae in die middel van die winter. Gebruik kragopwekker-geïntegreerde omskakelaar/laaiers as "n betroubare rugsteun. Wanneer die sonstelsel nie die absorpsiestadium vir drie opeenvolgende dae voltooi nie, moet jy die kragopwekker laat loop om die batterye na 100% SoC te stoot en die ophopende sulfaat skoon te maak.
Ondermaatse bedrading veroorsaak spanningsval tussen die beheerder en die batterybank. Dit is die mees algemene installasiefout in die veld. As jy 50 ampère deur 10 AWG-draad oor "n 15-voet lopie druk, sal jy "n massiewe spanningsval ervaar. Die beheerder lewer 14.4V uit, maar die battery ontvang net 13.2V.
Die beheerder lees sy eie uitsetterminale, sien 14.4V, neem aan die battery is vol, en beëindig die grootmaatstadium vroeg. Die battery bly chronies ondergelaai. Jy moet behoorlike draadmeter gebruik (bv. 2 AWG of 1/0 AWG vir hoë stroomlopies) om spanningsval onder 2% te hou. Installeer spanningssensordrade direk op die batteryklemme. Hierdie klein drade dra geen stroom nie, so hulle ervaar geen spanningsval nie, wat die beheerder toelaat om die presiese spanning by die batteryposte te lees en sy uitset daarvolgens aan te pas.
Verifieer jou batterychemie en vind die vervaardiger se aanbevole spanningsetpunte voor jy die stelsel aanskakel.
Programmeer jou beheerder met presiese Grootmaat-, Absorpsie- en Float-parameters gebaseer op die datablad eerder as om op generiese voorafinstellings staat te maak.
Installeer "n batterytemperatuursensor direk op die omhulsel vir alle loodsuurbatterybanke om akkurate spanningskaal in uiterste weer te verseker.
Bereken jou vereiste laaitempo deur die C-koersformule te gebruik en gradeer jou beheerder op as dit onder 10% van jou totale Ah-kapasiteit val.
Inspekteer bedradingverbindings en gradeer draadmeters op om spanningsval tussen die beheerder en batterye uit te skakel, om akkurate verhoogoorgange te verseker.
A: Deur die absorpsiestadium oor te slaan, laat die battery ongeveer 80% kapasiteit. Met verloop van tyd veroorsaak hierdie chroniese onderlading sulfatering in loodsuurbatterye, wat hul lewensduur en bruikbare kapasiteit permanent verminder. Die battery sal nie "n lading onder las hou nie.
A: Nee. Lood-suurlaaiers sluit dikwels desulfasie- of gelykmakingstadia in wat spanning verhoog. Dit veroorsaak dat die litiumbatterybestuurstelsel die battery afskakel om permanente skade te voorkom, wat onmiddellike stelselkragverlies veroorsaak.
A: Hoë weerstand van ondermaat bedrading of los verbindings veroorsaak "n spanningsval. Die beheerder lees "n hoër spanning by sy terminale as wat die battery werklik het, wat dit mislei om die grootmaat stadium voortydig te beëindig.
A: Die ideale laaitempo is tipies 10% tot 20% van jou batterybank se totale ampere-uur-kapasiteit. ’n 400Ah-batterybank vereis ’n 40A tot 80A-laaitempo vir optimale gesondheid en om die grootmaatstadium gedurende dagligure te voltooi.
A: Litiumbatterye benodig nie temperatuurkompensasie vir spanningaanpassings nie. Hulle benodig egter lae-temperatuur-afsnybeskerming om laai onder vriespunt te voorkom, wat onomkeerbare litiumplatering veroorsaak en die selle vernietig.
