Soos roosteronstabiliteit toeneem, verskuif huiseienaars van duur heelhuis-rugsteunstelsels na geteikende, hoëdoeltreffende noodsaaklike stroombaanrugsteun. Om die korrekte kapasiteit vir 'n Tuis-sonkrag-omskakelaar te kies , vereis die balansering van aaneenlopende lasvereistes teen piekopstuwingvereistes, terwyl dit ook in lyn is met die sonkragreeks se GS-uitset. Oormaat mors kapitaal en verminder laevragdoeltreffendheid. Ondermaat veroorsaak stelselfoute en kragdalings tydens kritieke netwerkonderbrekings. Hierdie gids verskaf 'n wiskundige raamwerk vir die ouditering van kritieke ladings, die berekening van nodige oplewingkapasiteite, die ooreenstemmende grootte van sonpaneelreekse, en die keuse van die optimale omskakelaarargitektuur om betroubare rugsteunkrag te verseker sonder onnodige uitgawes.
Huiseienaars verwar dikwels hele-huis-rugsteun met noodsaaklike kring-rugsteun. Heelhuisstelsels probeer om alles op die hoofbrekerpaneel aan te dryf. Hulle benodig massiewe batterybanke en groot omsetters wat in staat is om 200-amp-dienste te hanteer. Noodsaaklike stroombaanstelsels isoleer lewensveiligheid en daaglikse noodsaaklikhede. Hierdie doelgerigte benadering verminder hardewarevereistes dramaties. Dit verseker dat jou mees kritieke toestelle langer aanlyn bly tydens langdurige onderbrekings.
| Kenmerk | Heel-huis-rugsteun | noodsaaklike kring- |
|---|---|---|
| Hardeware skaal | Veelvuldige gestapelde omsetters, groot batterybanke | Enkelomskakelaar, matige batterybank |
| Paneelintegrasie | Koppel direk aan die hoof 200A paneel | Vereis "n toegewyde kritieke las subpaneel |
| Ondersteunde vragte | HVAC, elektriese oonde, EV-laaiers, alle afsetpunte | Verkoeling, putpompe, internet, basiese beligting |
| Duur van onderbreking | Maak batterye vinnig leeg onder swaar vrag | Onderhou krag vir dae deur trek te beperk |
Jy moet onderskei tussen luukse vragte en noodsaaklike vragte. Luukse vragte sluit sentrale lugversorging, elektriese oonde en elektriese voertuiglaaiers in. Dit trek groot hoeveelhede krag en sal "n rugsteunbattery binne ure leegmaak. Noodsaaklike vragte sluit in verkoeling, mediese toestelle, putpompe, internetroeteerders en basiese beligting. Jy isoleer hierdie noodsaaklike vragte deur hul spesifieke brekers van die hoof elektriese paneel na "n toegewyde kritieke las sub-paneel te skuif.
Die uitvoer van "n toestel-vlak kragverbruik oudit is die eerste stap. Jy kan nie hierdie getalle op grond van internetgemiddeldes raai nie. U moet die fisiese naamplaat nagaan op elke toestel wat u van plan is om te rugsteun. Die naambord lys die spanning en stroomsterkte. Vermenigvuldig hierdie twee getalle om die presiese wattage te vind. Vir motors, soek die RLA (Rated Load Amps) om die deurlopende trekking te bepaal. Teken hierdie syfers in "n sigblad aan om jou vragprofiel te bou.
Om die verskil tussen aaneenlopende en oplewing wattage te verstaan, voorkom stelselfout. Deurlopende watt verteenwoordig die konstante krag wat nodig is om "n toestel aan die gang te hou. "n Standaard yskas kan 400 aaneenlopende watt trek terwyl die kompressor loop. "n Paar LED-ligte kan in totaal 50 aaneenlopende watt trek.
Oplewing watt verteenwoordig die kort, hoë trek piek wat nodig is om induktiewe motors te begin. Hierdie piek duur slegs "n paar sekondes. Dit kan egter twee tot drie keer die aaneenlopende trekking wees. As u "n motornaambord lees, kyk vir die LRA (Locked Rotor Amps). Dit dui die absolute maksimum stroom aan wat die motor trek die millisekonde wat dit begin. Vermenigvuldig die LRA met die spanning om jou ware oplewing wattage te vind.
Daardie selfde yskas kan dalk 1200 watt benodig net om die kompressor te begin. "n Putpomp kan teen 1000 watt werk, maar het 3000 watt nodig om te begin. Versuim om rekening te hou met oplewing wattage is die primêre oorsaak van omskakelaar mislukking tydens net onderbrekings. As die omskakelaar nie die aanvanklike piek kan hanteer nie, sal sy interne beskermingskringe uitskakel. Die eenheid sal afskakel om homself te beskerm, wat jou huis in die donker laat.
Die grootte van 'n tuis sonkrag-omskakelaar vereis streng nakoming van wiskundige formules. Jy moet die absolute maksimum las wat die stelsel sal ervaar, bereken. Dit verseker dat die hardeware gelyktydige opstart van toestelle kan hanteer sonder om die spanning te laat val.
Die standaardformule vir grootte is eenvoudig. Jy voeg die som van alle aaneenlopende ladings by die hoogste enkele oplewinglas. Jy hoef nie alle oplewingslae bymekaar te voeg nie. Dit is hoogs onwaarskynlik dat elke motor in jou huis presies dieselfde millisekonde sal aanskakel. Jy hoef net rekening te hou met die enkele grootste oplewing wat plaasvind terwyl al die ander normaal loop.
| rugsteuntoestel | Kontinue wattage | -stuwing Wattage (piek) |
|---|---|---|
| Yskas | 400W | 1200W |
| Putpomp (1/2 HP) | 1000W | 3000W |
| LED-beligting (10 gloeilampe) | 100W | 100W |
| Wi-Fi router en modem | 40W | 40W |
| Mikrogolfoond | 1000W | 1000W |
| CPAP masjien | 60W | 60W |
Deur die tabel hierbo te gebruik, is die som van alle aaneenlopende ladings 2600W. Die hoogste enkele oplewingslading kom van die putpomp af. Die putpomp benodig "n bykomende 2000W bo sy deurlopende trek om te begin. Daarom is jou totale vragvereiste 2600W plus 2000W. Dit is gelyk aan 4600W. Jou omskakelaar moet ten minste 4600W kan hanteer om hierdie spesifieke kritieke laspaneel in werking te hou.
Jy laat nooit "n omskakelaar aanhoudend op sy maksimum kapasiteit hardloop nie. Om hardeware teen 100% kapasiteit te gebruik, genereer oormatige hitte. Hierdie termiese spanning degradeer interne kapasitors, beklemtoon die koelwaaiers en verkort die leeftyd van die eenheid. Nywerheidstandaarde vereis "n 20% veiligheidsbuffer om termiese ewewig te handhaaf.
Om hierdie buffer toe te pas, vermenigvuldig jou totale deurlopende las met 1.2. In ons vorige voorbeeld was die deurlopende las 2600W. Vermenigvuldiging van 2600W met 1.2 gee jou 3120W. Dit beteken jy benodig "n omskakelaar met "n deurlopende gradering van minstens 3120W. Jy het dit ook nodig om die 4600W piekoplewing te hanteer. "n Standaard 5000W-omskakelaar voldoen maklik aan albei vereistes. Die buffer beskerm interne komponente teen termiese spanning. Dit bied ook kopruimte as jy later nog "n klein toestel by die subpaneel voeg.
Die omskakelaarkapasiteit moet in lyn wees met jou fisiese sonpaneel-skikking. Hierdie verhouding word die DC-tot-AC-verhouding genoem. Die GS-gradering van die sonreeks moet gewoonlik die AC-gradering van die omskakelaar oorskry. "n Verhouding tussen 1,15 en 1,25 is ideaal vir moderne residensiële opstellings.
Byvoorbeeld, jy kan "n 6000W (6kW) sonkragreeks met "n 5000W (5kW) omskakelaar koppel. Dit skep "n verhouding van 1,2. Sonpanele lewer selde hul maksimum gegradeerde uitset in werklike toestande. Stof, skadu, draadweerstand en suboptimale weer verminder doeltreffendheid. Deur die GS-skikking te groot te maak, verseker jy dat die omskakelaar nader aan sy maksimum kapasiteit werk gedurende vroeë oggende en laatmiddae. Dit maksimeer die totale daaglikse energie-opbrengs.
Hierdie opstelling veroorsaak soms omskakelaar-knip. Knipping vind plaas wanneer die sonpanele meer GS-krag produseer as wat die omskakelaar na AC kan omskakel. Die omskakelaar verwerp eenvoudig die oortollige krag om sy interne stroombane te beskerm. Om "n klein hoeveelheid spitsproduksie te verloor, is "n aanvaarbare uitruil. Dit lei tot "n wyer produksiekurwe en hoër algehele stelseldoeltreffendheid deur die res van die dag.
Omsetters werk nie teen vaste doeltreffendheidsyfers nie. Hulle het "n doeltreffendheidskromme wat deur hul interne transformator en skakelelektronika bepaal word. Piekdoeltreffendheid vind gewoonlik plaas wanneer die omskakelaar "n las tussen 30% en 70% van sy maksimum kapasiteit dra. As jy "n omskakelaar erg groot maak vir "n klein noodsaaklike vragpaneel, sal dit aan die onderkant van sy doeltreffendheidskromme werk.
"n 8000W-omskakelaar met "n 400W-yskas werk teen net 5% kapasiteit. Op hierdie vlak mors die interne kragverbruik van die omskakelaar self (tarraverlies) "n aansienlike persentasie van die opgewekte elektrisiteit. Die korrekte grootte van die omskakelaar hou die daaglikse bedryfslas binne die optimale 30% tot 70% doeltreffendheidsvenster, om te verseker dat jou batterykrag gebruik word om toestelle te laat loop, nie net om die omskakelaar aangeskakel te hou nie.
Nie alle omsetters verskaf rugsteunkrag tydens "n netwerkonderbreking nie. Jy moet die korrekte argitektuur kies om noodsaaklike stroombane veilig en wettig aan die gang te hou.
Standaard rooster-gebonde string-omskakelaars sluit heeltemal af tydens "n kragonderbreking. Dit is "n streng veiligheidsvereiste wat deur nutsmaatskappye opdrag gegee word. As hulle aanhou om krag in die netwerk in te druk, kan hulle nutswerkers wat die lyne herstel, elektrosut. Hierdie stelsels bied geen rugsteunvermoë nie, ongeag hoeveel sonlig die panele tref.
Off-grid omsetters werk heeltemal onafhanklik van die nutsnetwerk. Hulle is nie ontwerp om met netwerkkrag te sinkroniseer nie. Hulle maak heeltemal staat op sonkrag en batterye. Alhoewel dit ideaal is vir afgeleë hutte, is dit onprakties vir huise wat netkrag wil gebruik wanneer dit beskikbaar is.
"n Noodsaaklike stroombaan-rugsteunstelsel vereis eilandvermoëns. Eilanding laat die stelsel toe om fisies van die nutsnetwerk te ontkoppel tydens "n onderbreking met behulp van "n interne of eksterne oordragskakelaar. Sodra dit ontkoppel is, vorm dit sy eie mikronetwerk om jou huis veilig aan te dryf sonder om die nutslyne terug te voer.

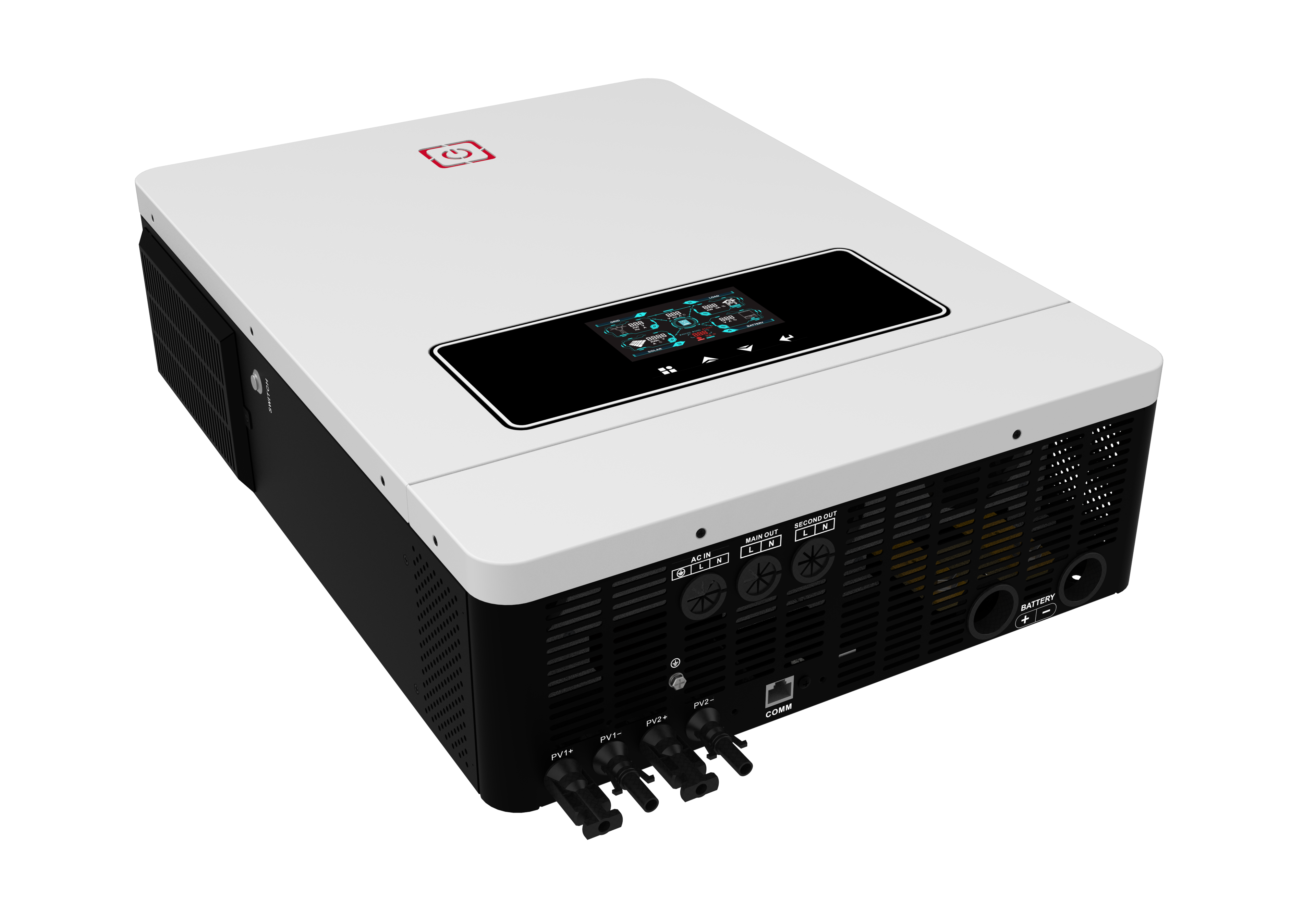

'n Residensiële hibriede kragomskakelaar bestuur insette van sonkragskikkings, batteryberging en die netwerk gelyktydig. Dit dien as die sentrale brein van die energiestelsel. Wanneer die rooster misluk, eiland die hibriede omskakelaar outomaties die huis. Dit trek dan GS-krag van die batterye en sonpanele af, en skakel dit om na WS-krag vir die kritieke laspaneel.
Jy moet kies tussen GS-gekoppelde en WS-gekoppelde argitekture. GS-gekoppelde stelsels verbind die sonpanele en batterye direk aan dieselfde hibriede omskakelaar. Dit vereis slegs een omskakeling van DC na AC. Dit bied hoër heen-en-reisdoeltreffendheid tydens batterylaai. AC-gekoppelde stelsels gebruik aparte omsetters vir die sonpanele en die batterye. Dit vereis veelvuldige omskakelings, wat die algehele doeltreffendheid effens verminder, maar dit makliker maak om bestaande sonkragskikkings te herstel.
Die omskakelaar is slegs een deel van die rugsteunvergelyking. U moet verseker dat die omskakelaar se laai- en ontladingskapasiteit ooreenstem met die batterybank se maksimum deurlopende uitsetgradering. Batterye het "n C-koers, wat bepaal hoe vinnig hulle krag veilig kan ontlaai.
As jou omskakelaar 5000W kan lewer, maar jou batterybank se Battery Management System (BMS) beperk deurlopende ontlading tot 3000W, het jy "n bottelnek. Tydens "n swaar las piek sal die omskakelaar meer krag eis as wat die battery kan verskaf. Die BMS sal uitskakel, wat die hele stelsel afskakel. Die battery deurset moet voldoen aan of oorskry die omskakelaar se maksimum trek om stabiliteit te verseker tydens motor opstart.
Om die regte hardeware te kies, moet verby die bemarkingsbrosjures gekyk word. U moet spesifieke tegniese afmetings evalueer om betroubaarheid tydens "n noodgeval te verseker.
Elke noodsaaklike las-rugsteun-omskakelaar lys 'n piekoplewingkapasiteit. U moet egter die duur van hierdie stygingsgraderings evalueer. Sommige omsetters kan hul oplewingwaarde vir 30 minute hou. Ander kan dit net vir 10 sekondes hou. As jy 'n hoë trek induktiewe ladings soos put pompe of sump pompe het, het jy 'n omskakelaar nodig wat die oplewing lank genoeg kan volhou sodat die motor volle spoed kan bereik. 'n 10-sekonde oplewing is dalk nie genoeg vir 'n ouer, swaardienskompressor wat teen hoë kopdruk veg nie.
Wanneer die netwerk faal, moet die omskakelaar van netwerkkrag na batterykrag oorskakel. Dit is die oordragtyd. Dit word in millisekondes gemeet. Standaard rugsteunstelsels kan "n paar sekondes neem om oor te skakel. Dit veroorsaak dat ligte flikker, horlosies terugstel en rekenaars afskakel.
As jy sensitiewe elektronika, mediese toestelle of tuisbedieners gebruik, benodig jy UPS-graad betroubaarheid. Soek omsetters met oordragtye onder 20 millisekondes. Teen hierdie spoed sal die ATX-kragbronne in tafelrekenaars die gaping oorbrug. Die oorgang is naatloos, en jou toestelle sal nie herlaai nie.
Omsetters genereer hitte tydens die DC-na-AC-omskakelingsproses. Uiterste omgewingshitte verminder "n omskakelaar se maksimum kraglewering. Dit staan bekend as temperatuurverlaging. As jy die omskakelaar in "n warm motorhuis of op "n buitemuur wat suidwaarts installeer, sal dit nie gedurende die somer teen sy gegradeerde kapasiteit presteer nie.
| Omgewingstemperatuur | -omskakelaar-uitsetkapasiteit | Impak op 'n 5000W-omskakelaar |
|---|---|---|
| 25°C (77°F) | 100% | 5000W |
| 35°C (95°F) | 90% | 4500W |
| 45°C (113°F) | 80% | 4000W |
| 55°C (131°F) | 60% | 3000W |
"n Omskakelaar wat vir 5000W by 25°C gegradeer is, kan dalk net 4000W by 45°C lewer. Jy moet jou plaaslike klimaat in die 20% veiligheidsbuffer inreken. Maak seker dat die omskakelaar steeds jou noodsaaklike vragte kan dra tydens "n somerhittegolf wanneer omgewingstemperature "n hoogtepunt bereik en koelwaaiers sukkel om interne hitte te verdryf.
Jou kragbehoeftes kan mettertyd groei. Jy kan "n mediese toestel byvoeg, opgradeer na "n groter yskas, of "n sekondêre vrieskas installeer. Dit is van kritieke belang om te bepaal of die omskakelaar parallelle stapeling toelaat. Parallelle stapeling stel jou in staat om later "n tweede identiese omskakelaar in die stelsel te bedraad. Hulle kommunikeer via gespesialiseerde kommunikasiekabels om hul AC-uitsetgolfvorms te sinchroniseer. Dit verdubbel jou deurlopende en oplewingkapasiteit sonder dat "n volledige stelselvervanging nodig is.
Die ontwerp van "n rugsteunstelsel behels die balansering van prestasie teen installasiekoste. U moet spesifieke implementeringsrisiko"s navigeer om "n suksesvolle ontplooiing te verseker.
Om die omskakelaar te ondermaat relatief tot die sonreeks spaar vooraf kapitaal. Dit verhoog egter omskakelaarknip. Jy moet hierdie knipverliese modelleer teen die aanvanklike besparings. As jy 5% van jou jaarlikse produksie sny, bereken die waarde van daardie verlore energie oor "n tydperk van 10 jaar. In die meeste gevalle maak "n effense ondermaat finansieel sin omdat die ekstra energie wat in die oggend en aand gegenereer word swaarder weeg as die middagknipsels. Uiterste ondermaat verkwis egter te veel potensiële sonkragopwekking en beklemtoon die omskakelaar.
Om noodsaaklike stroombane van die hoofbreker na "n toegewyde subpaneel te herbedra, verg aansienlike arbeid. ’n Elektrisiën moet die warm drade fisies uit die hoofpaneel trek en dit na die nuwe kritieke laspaneel lei. Hierdie proses behels hardewarekoste vir die nuwe paneel, brekers en buis.
Kodevoldoening is "n belangrike faktor. Die Nasionale Elektriese Kode (NEC) dikteer streng vereistes vir sub-paneel klarings, aarding en neutrale binding. Wanneer "n stroombaan na "n subpaneel verskuif word, moet jy beide die warm draad en die neutrale draad skuif. Om die neutrale in die hoofpaneel te laat, skep "n gevaarlike grondlus. Verder moet die neutrale busstaaf in "n subpaneel dryf; dit kan nie aan die grond gebind word soos dit in die hoofdienspaneel is nie. Onbehoorlike neutrale binding skep ernstige skokgevare. Huur altyd "n gelisensieerde professionele persoon vir hierdie fase van die installasie.
Evalueer waarborgbepalings noukeurig. Standaardwaarborge wissel van 10 tot 25 jaar. Lees die fynskrif om te verstaan wat die waarborg ongeldig maak. Onbehoorlike grootte, swak ventilasie, die versuim om oplewingbeskerming te installeer, of die installering van "n binnenshuise-gegradeerde eenheid buite sal jou dekking onmiddellik ongeldig maak.
Maak seker dat die toerusting aan plaaslike netwerk-interkonneksiestandaarde voldoen. Omsetters moet aan IEEE 1547 en UL 1741 SA/SB voldoen. Hierdie sertifisering waarborg dat die omskakelaar die slimnetwerkondersteuningsfunksies het wat deur moderne nutsmaatskappye vereis word, soos deurloopspanning en frekwensieregulering. Versuim om aan hierdie standaarde te voldoen, sal lei tot "n mislukte inspeksie. Die nutsmaatskappy sal weier om jou stelsel aan die netwerk te koppel.
Die grootte van "n tuis sonkrag-omskakelaar vir noodsaaklike stroombane is "n streng wiskundige oefening. Dit vereis "n presiese berekening van aaneenlopende ladings en "n realistiese beoordeling van induktiewe oplewing vereistes. Jy moet ook "n strategiese DC-tot-AC-verhouding implementeer wat in lyn is met jou sonpaneel-skikking. Balansering van hierdie faktore verseker betroubare krag tydens netonderbrekings, terwyl hoë daaglikse doeltreffendheid gehandhaaf word.
Vir die meeste noodsaaklike lastoepassings, prioritiseer residensiële hibriede kragomsetters in die 5000W tot 8000W reeks. Hierdie eenhede bied die nodige oplewingsduur, sub-20 ms oordragtye en parallelle skaalbaarheid wat benodig word vir moderne huise. Hulle bied "n robuuste grondslag vir langtermyn energieveerkragtigheid.
Neem die volgende stappe om jou stelselontwerp te finaliseer:
A: As dit te klein is, sal die omskakelaar oorlaai en afskakel wanneer veelvuldige toestelle gelyktydig loop of wanneer "n hoëstroomtoestel begin. Dit laat die interne beskermingskringe uitskakel, wat jou sonder krag laat tydens "n onderbreking.
A: Ja, "n 5000W-omskakelaar kan tipies hierdie vragte hanteer. Die gekombineerde deurlopende watt moet onder 4000W bly om "n 20% buffer te laat. Die omskakelaar se piekstuwinggradering moet ook die gelyktydige aanskakeling van die putpomp en yskaskompressors hanteer.
A: Die DC-gradering van jou sonpaneelstelsel moet effens groter wees as jou omskakelaar se AC-gradering. Deur "n 6kW-sonreeks met "n 5kW-omskakelaar te koppel, word "n ideale 1.2 DC-tot-AC-verhouding bereik, wat doeltreffendheid maksimeer sonder om die stelsel te oorlaai.
A: Die industriestandaard is "n verhouding tussen 1,15 en 1,25. Die sonpaneelskikking se GS-uitset is 15% tot 25% groter as die omskakelaar se WS-kapasiteit. Dit maksimeer kragopwekking tydens lae-lig toestande, terwyl minimale knip by spits son aanvaar word.
A: Ja. ’n Kritieke laspaneel isoleer jou noodsaaklike stroombane fisies van swaar, nie-noodsaaklike vragte soos elektriese verwarmers of AC-eenhede. Dit verseker dat jou omskakelaar en battery nie gedreineer of oorlaai word tydens "n roosteronderbreking nie.
A: Stuwing wattage dikteer die absolute piekkrag wat die omskakelaar vir "n paar sekondes moet lewer om elektriese motors te begin. As jou aaneenlopende las 3000W is, maar jou putpomp benodig "n 4000W-stuwing om te begin, moet jou omskakelaar "n stuwinggradering van minstens 7000W hê.
