Sonkragskikkings genereer skoon energie, maar "n versteekte werkverrigting dreineer dikwels stelseldoeltreffendheid in gedrang voordat die krag ooit die omskakelaar bereik. GS-kabel kragverlies oor lang reeks-tot-omskakelaar afstande verswak stilweg jou algehele stelsel opbrengs. Elke voet van die draad stel elektriese weerstand in. Wanneer hoë stroom deur hierdie weerstand druk, genereer dit hitte. Hierdie termiese verlies verminder jou oesbare energie direk. Stelselontwerpers staar "n streng ingenieurswese in die gesig. Jy kan Balans van Stelsel (BOS) koste eskaleer deur dikker koper- of aluminiumkabels aan te skaf om weerstand te verlaag. Alternatiewelik kan jy voortdurende termiese kragverliese aanvaar. Nie een van die opsies is ideaal vir die maksimum opbrengs nie. Die bedryf het weggeskuif van laespanning, hoëstroom parallelle skikkings. Moderne argitekture maak staat op hoë-spanning reeks snare. Die verhoging van die GS-spanning verander fundamenteel die wiskunde van kragoordrag. Opgradering na "n hoë PV-insetspanning-omskakelaar is die definitiewe oplossing vir die optimalisering van lang kabellopies en die vermindering van materiaalkoste.
Elektriese kragoordrag volg streng fisiese wette. Drywing ($P$) is gelyk aan Spanning ($V$) vermenigvuldig met Stroom ($I$). Om 6 000 watt sonenergie oor te dra, kan jy "n lae spanning met "n hoë stroom of "n hoë spanning met "n lae stroom gebruik. Joule se Eerste Wet bepaal hoe krag verlore gaan as hitte binne "n geleier. Die formule is $P = I^2R$. Kragverlies skaal lineêr met weerstand ($R$). As jy die kabellengte verdubbel, verdubbel jy die weerstand en verdubbel jy die hitteverlies. Kragverlies skaal egter kwadraties met stroom ($I$). As jy die stroom verdubbel, neem die hitteverlies met "n faktor van vier toe.
Hierdie wiskundige realiteit maak stroom die primêre vyand van stelseldoeltreffendheid. Vir "n vaste watt, die verhoging van die string spanning verminder die stroom proporsioneel. Dit veroorsaak "n eksponensiële daling in termiese kragverlies. Nywerheidstandaarde bepaal dat die totale stelselspanningsval onder 2% tot 3% gehou word. Om hierdie teiken oor lang afstande te tref met behulp van laespanning parallelle bedrading is byna onmoontlik. Die weerstand van die lang kabellopie vereis massiewe, onpraktiese draadgroottes, tensy jy die transmissiespanning verhoog.
Kom ons kyk na "n veldvoorbeeld. Jy het "n 5 000-watt-skikking wat 200 voet van die elektriese kamer af geleë is. As jy hierdie skikking bedraad om teen 100 volt te werk, is die stroom 50 ampère. Om 50 ampère oor 200 voet te druk, vereis massiewe geleiers om te verhoed dat die spanningsval 3% oorskry. As jy presies dieselfde skikking in serie herbedraad om teen 500 volt te werk, daal die stroom tot 10 ampère. Die krag bly 5 000 watt, maar die hitteverlies daal eksponensieel. Jy kan nou standaard 10 AWG draad gebruik en steeds goed onder die 2% spanningsval drempel bly.
Die tradisionele metode om spanningsval te verminder, behels die verhoging van kabeldikte. Verlaging van die weerstand ($R$) vereis "n groter deursnee-area. Installeerders het histories opgegradeer van 10 AWG tot 8 AWG, of selfs 6 AWG, vir lang PV-lopies. Hierdie brute-krag-benadering lewer dalende opbrengste. Dik kabels dra aansienlike fisiese gewig. Hulle stel ernstige buigradiusbeperkings in, wat die installering van buise moeilik en tydrowend maak. Om swaar maatdraad deur ondergrondse Skedule 80 PVC te trek, vereis gespesialiseerde toerusting, die trek van smeermiddel en meer arbeidsure.
Leidingvullimiete word ook "n groot beperking. Die Nasionale Elektriese Kode (NEC) beperk hoeveel draad jy in "n pyp kan stop om oorverhitting te voorkom. Dik drade vul die buis vinnig op, wat jou dwing om van 1-duim tot 2-duim of 3-duim pype te vergroot. Groter buise benodig breër slote, groter aansluitkaste en swaarder monteerhardeware.
Spanningskaal bied "n wiskundig en ekonomies beter benadering. Deur die spanning hoër te druk, stuur jy dieselfde krag oor standaard 10 AWG-draad sonder om buitensporige termiese verlies te ly.
| Stelselkragstringspanning | Resulterende Stroom | Relatiewe | Hitteverlies ($I^2$) | Vereiste Draadgrootte (150ft-lopie) |
|---|---|---|---|---|
| 6 000 W | 120V DC | 50 Amp | 2 500 eenhede | 2 AWG (dik/swaar) |
| 6 000 W | 240V DC | 25 Amp | 625 eenhede | 8 AWG (matig) |
| 6 000 W | 480V DC | 12,5 Amp | 156 eenhede | 10 AWG (Standaard) |
Ouderwetse laespanningstelsels het sterk op parallelle bedrading staatgemaak. Installeerders sal panele in klein stringe van twee of drie groepeer, en dan op die dak kombineer. Hierdie argitektuur het massiewe stroomsterkte geskep. Hoë stroomsterkte het swaar huiskabels, groot kombineerbokse en hoëstroom lont nodig. Elke parallelle verbinding het nog "n potensiële punt van mislukking ingebring, wat MC4-takverbindings of saamgesmelte kombineerbokse wat aan harde weer blootgestel is, vereis het.

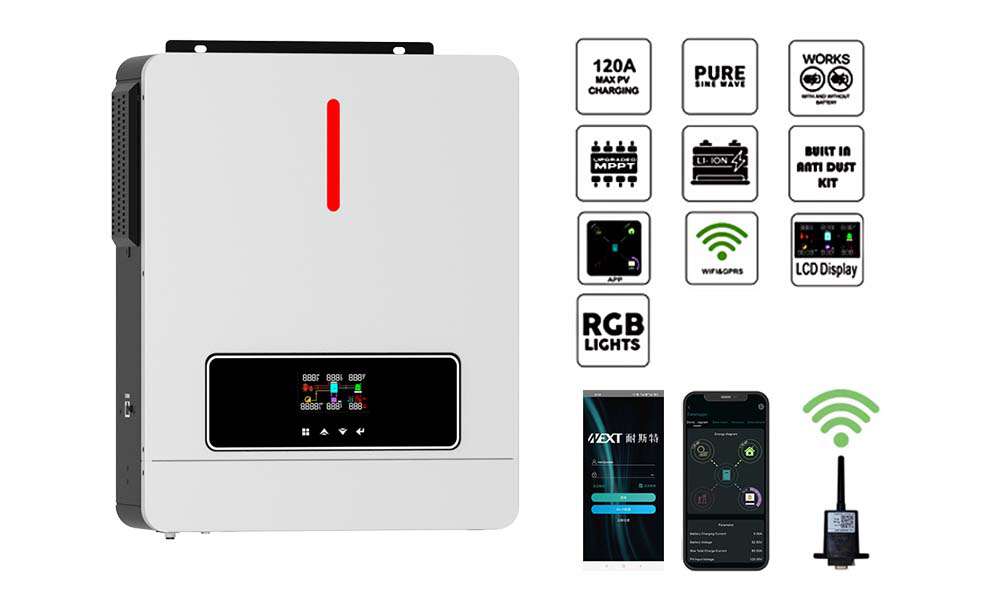

Moderne ontwerp bevoordeel hoë-spanning reeks stringing. Jy ketting tien of vyftien panele aanmekaar. Die spanning tel op, maar die stroom bly gelyk aan 'n enkele paneel. 'n Hoë PV insetspanning-omskakelaar verwerk hierdie verhoogde GS-insette doeltreffend. Dit aanvaar die hoë spanning en lae stroom, en skakel dit om na bruikbare WS-krag terwyl die transmissieverliese vanaf die skikking tot die minimum beperk word.
Residensiële ontwerpers leen hierdie logika direk van sonkragplase op nutskaal. Mega-watt sonkragaanlegte gebruik 1000V tot 1500V argitekture spesifiek om massiewe kabellopies oor honderde hektaar te oorleef. Die toepassing van dieselfde fisika op "n 600V-residensiële stelsel stel huiseienaars in staat om hul eie langafstanddraadlopies te optimaliseer. Jy skakel die dakgemonteerde kombinasiebokse heeltemal uit. Die reeks tou loop direk vanaf die laaste paneel in die buis en reguit af na die elektriese kamer.
Strategiese plasing van stelselkomponente bepaal jou bedradingstrategie. Jy moet die verskil tussen hoëspanning PV-drade en laespanning-batterykabels verstaan. Baie gebruikers staar die "Fuller Sun"-dilemma in die gesig. Die huis se dak sit onder swaar skadu van volwasse bome. Die gebruiker wil die sonkragreeks na "n verafgeleë, ongeskadude oop area 200 voet weg verskuif om bestraling te maksimeer. Die verskuiwing van die skikking lei tot "n massiewe afstandstraf.
Hoëspanning GS transmissie verreken hierdie straf. Deur die panele na 400V of 500V te string, daal die stroom tot ongeveer 10 ampère. Jy kan 10 ampère oor 200 voet se standaard 10 AWG-draad druk met minimale spanningsval. Die ekstra sonlig wat verkry word deur die skikking te verskuif, weeg baie swaarder as die weglaatbare kabelverlies. Grondgemonteerde stelsels floreer op hierdie argitektuur. Jy kan die panele presies plaas waar die son die hardste slaan, "n klein 1-duim PVC-pyp terug na die huis grawe en standaard PV-draad trek sonder om massiewe koperkabels te beveg.
Vergelyk dit met battery-na-omskakelaar-kabels. Batterybanke werk tipies teen baie laer spannings, soos 12V, 24V of 48V. Om 5 000 watt van "n 48V-battery te trek, benodig meer as 100 ampère stroom. Jy kan nie 100 ampère oor lang afstande hardloop sonder groot kragverlies nie. Daarom moet batterykabels uiters kort en dik bly, wat dikwels 4/0 AWG koper benodig. PV-kabels kan honderde voete strek as die spanning hoog genoeg is, wat jou totale vryheid gee in die plasing van die skikking.
Die opgradering van jou argitektuur lewer onmiddellike materiële besparings op. Bereken die materiaalverskil tussen lopende dik laespanningkabels teenoor standaard PV-draad. "n 150-voet-loop van 2 AWG-koperdraad vereis "n massiewe voorafbelegging in vergelyking met "n 150-voet-loop van standaard 10 AWG PV-draad. Koper is "n vlugtige kommoditeit. Die ontwerp van "n stelsel wat staatmaak op honderde voete swaar koper stel jou projek bloot aan begrotingsoorskryding.
Die besparing strek verder as die draad self. Hoë-spanning reeks stringe skakel intermediêre hardeware uit. Jy het minder kombinasiebokse op die dak nodig. Jy het minder inlyn lonte nodig. Omdat die draad dunner is, kan jy "n buis met "n kleiner deursnee gebruik. Kleiner buise vereis nouer slootgrawe, wat die huurtyd van swaar toerusting en arbeidsure verminder. Buig 1-duim PVC in die veld neem minute. Buig 3-duim PVC vereis gespesialiseerde verwarming komberse en veelvuldige werkers.
| Komponent | Laespanning Parallelle Ontwerp | Hoëspanningreeksontwerp |
|---|---|---|
| Tuisloop draadmeter | 2 AWG tot 4/0 AWG | 10 AWG tot 12 AWG |
| Leiding grootte | 2-duim tot 3-duim | 3/4-duim tot 1-duim |
| Kombineer bokse | Benodig op dak | Uitgeskakel |
| Snygraafpoging | Breë sloot, swaar toerusting | Smal sloot, standaard slootgraaf |
'n Wye spanning MPPT-omskakelaar maksimeer energie-oes oor verskillende omgewingstoestande. Maksimum Power Point Tracking (MPPT) algoritmes pas voortdurend aan om die optimale spanning en stroomverhouding vir piekkraguitset te vind. 'n Breër bedryfspanningsvenster bied 'n duidelike voordeel. Die omskakelaar kan vroeër in die oggend begin wanneer sonlig swak is en later in die aand afskakel. Die vaslegging van hierdie marginale bestraling dra by tot aansienlike energiewinste oor 'n jaarlikse siklus.
Temperatuurkoëffisiënte speel ook "n groot rol in stelselopbrengs. Sonpanele verloor spanning soos hulle warm word. Tydens piek somertemperature sak paneelspanning ($V_{mp}$) aansienlik. As jy kort snare gebruik, kan die totale spanning onder die omskakelaar se minimum bedryfsdrempel daal, wat veroorsaak dat die stelsel afskakel tydens piek sonlig. Hoë-spanning reeks snare bied genoeg spanning kopruimte om operasionele doeltreffendheid te handhaaf selfs tydens uiterste hittegolwe. Die omskakelaar bly aanlyn en volg die maksimum kragpunt, terwyl laespanningstelsels knip of heeltemal afskakel.
Die keuse van die regte toerusting vereis noukeurige evaluering van die spesifikasieblad. Jy moet die omskakelaar se vermoëns by jou spesifieke skikking ontwerp pas.
Hoëspanningontwerp hou een primêre risiko in: Oopkringspanning ($V_{oc}$) neem toe soos temperature daal. Sonpanele produseer hul hoogste spanning op die koudste dae van die jaar. As jy jou string grootte op grond van standaardtoetstoestande (STC), kan "n ysige winteroggend die snaarspanning verby die omskakelaar se maksimum limiet stoot, wat katastrofiese hardeware-onderbrekings veroorsaak.
Jy moet "n streng versagtingsraamwerk implementeer. Bereken altyd die maksimum snaarspanning deur historiese rekord-lae temperature vir jou spesifieke ligging te gebruik. Gaan die sonpaneel se datablad na vir die temperatuurkoëffisiënt vir $V_{oc}$ (gewoonlik uitgedruk as "n negatiewe persentasie per graad Celsius). Vermenigvuldig hierdie koëffisiënt met die temperatuurverskil tussen SBM (25°C) en jou rekordlaagtepunt. Voeg hierdie punt by die paneel se basis $V_{oc}$ voordat jy bepaal hoeveel panele jy veilig in serie kan bedraad.
Byvoorbeeld, as jou paneel "n $V_{oc}$ van 40V by 25°C het, en die temperatuur daal tot -10°C, kan die spanning tot 45V per paneel styg. "n String van 12 panele sal 540V opwek. As jou omskakelaar "n maksimum limiet van 500V het, sal hierdie string die toerusting vernietig. Jy sal die tougrootte tot 10 panele moet verminder om binne veilige bedryfsperke te bly.
Reeksbedrading stel "n spesifieke kwesbaarheid bekend. Die stroom wat deur "n reeksstring vloei, word beperk deur die paneel wat die swakste presteer. "n Enkele gekleurde paneel kan die stroom van die hele tou aftrek, wat die opbrengs ernstig beïnvloed. As "n skoorsteen op die middaguur "n skadu oor een paneel gooi, ly die hele 15-paneelsnaar "n massiewe afname in uitset.
Versagting vereis noukeurige terreinbeplanning. Maak seker dat die skikkingsligging skaduvry bly gedurende spits sonure. As gedeeltelike skakering onvermydelik is, evalueer die noodsaaklikheid van omleidingsdiodes of DC-optimeerders. Alternatiewelik, gebruik "n omskakelaar met gevorderde globale MPPT-skanderingalgoritmes. Hierdie algoritmes vee van tyd tot tyd die hele spanningskromme om gekleurde panele te omseil en op die ware maksimum kragpunt te sluit, om te verseker dat die ongeskakeerde panele voortgaan om teen volle kapasiteit te produseer.
Deur 500V of 600V GS oor "n eiendom te druk, verhoog die risiko van GS-boogfoute. Anders as WS-krag, wat nul volts 120 keer per sekonde kruis en boë natuurlik uitdoof, sal hoëspanning-GS "n boog onderhou sodra dit begin. Dit hou "n ernstige brandgevaar in. Los MC4-verbindings of beskadigde draadisolasie kan maklik "n boogfout veroorsaak.
Voldoening aan Nasionale Elektriese Kode (NEC) vereistes is ononderhandelbaar. Jy moet gespesialiseerde PV-draad met toepaslike isolasiegraderings gebruik, tipies 1000V of 2000V. Standaard THHN-draad is nie gegradeer vir blootgestelde buite sonkragtoepassings nie. Die stelsel moet Arc Fault Circuit Interrupters (AFCI) insluit om gevaarlike boë op te spoor en te breek. Dak-gemonteerde stelsels vereis ook vinnige afskakeltoestelle (RSD) wat aan NEC voldoen op die modulevlak. Hierdie toestelle laat die snaarspanning onmiddellik tot veilige vlakke verlaag tydens "n noodgeval, wat die eerste reageerders teen hoëspanningskokgevare beskerm.
A: In residensiële sonkragtoepassings wissel hoë PV-insetspanning tipies van 400V tot 600V DC. Kommersiële en nuts-skaal stelsels druk hierdie perke baie hoër, wat tussen 1000V en 1500V DC werk om transmissiedoeltreffendheid oor massiewe afstande te maksimeer.
A: Kragverlies in "n kabel word bereken deur Joule se wet ($P = I^2R$) te gebruik. Omdat hitteverlies kwadraties met stroom skaal, het die vermindering van die stroom "n massiewe impak. Hoër spanning laat jou toe om dieselfde totale krag teen "n baie laer stroom oor te dra, wat hitteverlies eksponensieel verminder.
A: Ja. Die bestraling wat verkry word deur panele uit die skadu te beweeg, weeg gewoonlik swaarder as die kabelverlies. Dit is slegs waar mits die stelsel "n hoë-spanning reeks string argitektuur gebruik om die stroom laag te hou oor die lang transmissie afstand.
A: Nee. Hoëspanning GS-stringe benodig gespesialiseerde PV-draad. Hierdie draad beskik oor robuuste UV-weerstand vir buiteblootstelling en dik isolasie wat gegradeer is vir 1000V of 2000V om gevaarlike GS-boogfoute te voorkom en NEC-nakoming te verseker.
A: Sonpaneelspanning wissel met temperatuur. Koue temperature veroorsaak dat paneelspanning aansienlik styg. As "n string te naby aan die omskakelaar se maksimum insetspanninggrens is, kan "n vriesende oggend "n oorspanningsgebeurtenis veroorsaak, wat die omskakelaar moontlik vernietig.
A: Hoëspanning GS transmissie is oor die algemeen meer doeltreffend vir lang afstande as laespanning WS. Om 500V DC van die skikking na die omskakelaar te druk, lei minder termiese verlies as om 240V AC van die omskakelaar na die hoof elektriese paneel te druk, mits die draad korrek grootte is.
A: "n Wye spanning MPPT-omskakelaar kan doeltreffend werk oor "n groot variasie in GS-stringspannings. Hierdie buigsaamheid akkommodeer warm somersdae wanneer paneelspanning sak, en gedeeltelike skadutoestande, wat verseker dat die stelsel voortgaan om krag op te wek eerder as om af te skakel.
