"n Fotovoltaïese omskakelaar is "n elektroniese toestel wat die gelykstroom (GS) elektrisiteit van sonpanele omskakel in bruikbare WS-elektrisiteit. Dink daaraan as die brein van jou sonnestelsel. Dit bestuur die omskakeling, optimaliseer uitset en hou alles veilig aan die gang. Hierdie komponent maak sonenergie bruikbaar vir jou huis en die netwerk.
Die omskakelaar is die noodsaaklike deel van die fotovoltaïese stelsel. Daarsonder kan jy nie die krag van jou panele gebruik nie. Die doel van die omskakelaar strek verder as omskakeling. Dit monitor ook werkverrigting, beskerm teen foute en maksimeer jou pv-skikking se uitset.
Moderne omsetters voer hierdie funksie outomaties uit. Hulle volg die maksimum kragpunt om energie-oes "n hupstoot te gee. Hierdie omsetters bestuur ook pv-stroomvloei en roosternakoming.
’n Fotovoltaïese omskakelaar verander gelykstroom van sonpanele in bruikbare wisselstroom.
Die omskakelaar monitor jou stelsel se werkverrigting en beskerm teen netwerkfoute.
Maksimum Power Point Tracking (MPPT) help jou panele om meer energie te produseer.
String-omskakelaars werk goed vir eenvoudige dakke; mikro-omskakelaars hanteer skadu beter.
Pas die grootte van die omskakelaar aan by jou sonskerm en volg plaaslike elektriese kodes.
Beeldbron: pexels
'n Fotovoltaïese omskakelaar is 'n kritieke komponent wat veranderlike GS-uitset omskakel na rooster-voldoende AC. Jy sal dalk hoor kenners noem dit die brein van die sonnestelsel. Hierdie etiket pas omdat die omskakelaar omskakeling bestuur en toesig oor die hele skikking bied. Die definisie bly eenvoudig: dit verander die gelykstroom wat deur die FV-modules gegenereer word in die wisselstroom wat deur huishoudelike toestelle benodig word.
Die omskakelingsproses begin wanneer jou sonpaneel gelykstroom produseer. Hierdie gelykstroom vloei in die omskakelaar in. Elektroniese skakelaars binne die toestel , soos transistors of MOSFET's, beheer vinnig die stroomvloei. Hierdie aksie genereer 'n reeks pulse. Die omskakelaar verander dan die breedte van elke puls om 'n sinusvormige golfvorm te simuleer. Hierdie tegniek word genoem polswydtemodulasie . Die gepulseerde uitset gaan deur 'n filterkring om die golfvorm glad te maak en hoëfrekwensie geraas te verwyder. Transformators kan ook spanning aanpas om by AC-roosterstandaarde te pas.
Die GS-invoer word duisende kere per sekonde omgeskakel. Die resulterende pulse kombineer in "n sinusvormige uitset wat ooreenstem met die roosterspanning en -frekwensie. Filters maak dan die golfvorm glad voordat dit in die rooster ingevoer word. Hierdie metode lewer WS-omskakeling van hoë gehalte, uitsetspanning en stroombeheer, verminderde harmoniese vervorming, verbeterde doeltreffendheid en stabiele roostersinchronisasie.
’n Netgebonde fotovoltaïese omskakelaar verskil op belangrike maniere van ’n konvensionele omskakelaar. Die tabel hieronder toon hierdie verskille.
Aspek | Rastergebonde PV-omskakelaar | Konvensionele omskakelaar |
|---|---|---|
Frekwensie en uitsetspanning | Sinchroniseer frekwensie en uitsetspanning met die gekoppelde rooster | Kan nie met die rooster sinchroniseer nie |
AC golfvorm ooreenstem | Pas die fase en spanning van die rooster se sinusgolf AC-golfvorm akkuraat aan | Voer nie roostergolfvormpassing uit nie |
Operasionele intelligensie | Het verwerkingsintelligensie om te bepaal wanneer kraglewering nodig is en sinkroniseer roosterkrag met kraglewering | Funksioneer alleen en koördineer nie met netwerkkrag nie |
Verbinding teiken | Werk langs die hoofleiding/netwerk om energie te lewer waar nodig | Koppel slegs aan toestelle in die huis |
FV-stelsels benodig omskakelaars omdat huise en besighede op wisselstroom werk. Die AC-uitset van jou omskakelaar moet ooreenstem met spesifieke standaarde. Vir residensiële stelsels bereik tipiese GS-insetspanning 600V , beperk deur NEC 690.7(C) vir een- en tweegesinwonings. Die bedryfsreeks val gewoonlik tussen 500V en 600V. Werklike skikking Voc, koudgekorrigeer, moet onder die 600V-drempel bly. Aan die AC-kant sal jy 120V, 208V of 240V sien. Die dominante standaard vir alleenstaande huise is 240V enkelfase. Byna alle omsetters bo 3 kW gebruik hierdie spanning.
Netverbindingstandaarde vorm ook die omskakelaar se funksie. IEEE 1547-2018 definieer omvattende tegniese en interoperabiliteitsvereistes vir die onderlinge verbinding van DER's, insluitend sonkrag-PV, met Area Electric Power Systems. Hierdie standaard dek prestasiemaatstawwe, deurry, kommunikasie, toetsing en veiligheid. Dit is van toepassing op DER'e tot 10 MVA. UL 1741 SB verseker dat DER'e aan die deurry- en kommunikasievereistes van IEEE 1547-2018 voldoen. IEEE 519 definieer harmoniese vervorminglimiete waaraan DER'e moet voldoen om verswakkende plaaslike kragkwaliteit te vermy.
Omskakelaarvervaardigers kies watter aanvulling (SA of SB) om hul toerusting te sertifiseer soos hulle gepas ag en soos die mark vereis. Die bedoeling van die Supplement SB-hersieningsdokument is om 'n gemeenskaplike begrip en toepassing van die nuwe vereistes tot gevolg te hê om konsekwentheid in DER-reaksie op roostergebeure te maksimeer.
Die omskakelingsproses maak saak omdat dit bepaal of jou sonkrag werklik jou ligte, toestelle en elektronika kan aandryf. Sonder behoorlike omskakeling bly die gelykstroom van jou panele onbruikbaar vir jou huis.
Behalwe vir die basiese omskakeling, beheer en monitor 'n fotovoltaïese omskakelaar ook die sonkragstelsel. Dit optimaliseer werkverrigting en verseker veiligheid . Die hooffunksie van 'n omskakelaar gaan ver verby die verandering van gelykstroom in wisselstroom. U sal vind dat hierdie toestelle as die sentrale bestuurder vir u hele skikking optree.
Maximum Power Point Tracking , of MPPT, is die funksie van die omskakelaar wat die meeste krag van jou pv-modules af druk. Die omskakelaar pas voortdurend die werkingspunt van jou sonkragmodules aan om die maksimum kragpunt na te spoor. Hierdie punt verander met bestraling en temperatuur. Die omskakelaar gebruik 'n elektroniese beheerstelsel met 'n GS/GS-omsetter om die las te verander. Dit hou die produk van stroom en spanning op sy hoogtepunt. Algoritmes laat intydse dop met vinnige aanpassings toe. In vergelyking met PWM-beheerders, kan MPPT meer energie onttrek. In die praktyk verhoog MPPT energie-opbrengs afhangende van ligging, weer en stelselkonfigurasie.
Global MPPT verwys na 'n omskakelaar se vermoë om die skikking se IV-kromme binne sy bedryfsspanningsgrense te vee. Dit vind die globale maksimum kragpunt. Die meeste moderne residensiële omsetters ondersteun globale MPPT omdat skadu van bome en obstruksies algemeen is. Groot kommersiële en sentrale omsetters sal dalk nie hierdie funksionaliteit insluit nie omdat beduidende skadu oor die algemeen nie verwag word nie. Tradisionele sonkrag-omskakelaars voer MPPT vir die hele skikking uit. Dieselfde stroom wat deur die omskakelaar gedikteer word, vloei deur alle modules in 'n reeksstring. Omdat verskillende modules verskillende IV-kurwes en verskillende MPP's kan hê as gevolg van vervaardigingstoleransie of gedeeltelike skadu, kan MPPT op 'n skikkingsvlak veroorsaak dat sommige modules onder hul MPP werk. Dit verminder doeltreffendheid. MPPT's kan eerder vir individuele modules ontplooi word. Dit laat elke module toe om met 'n maksimum doeltreffendheid te werk ten spyte van ongelyke skadu, besoedeling of elektriese wanverhouding.
Moderne fotovoltaïese omsetters is toegerus met ingeboude monitering vermoëns . Hulle koppel aan 'n plaaslike netwerk of die internet. Dit maak dit moontlik om afgeleë prestasienasporing deur 'n webportaal of mobiele toepassing te volg. Hierdie digitale monitering lewer intydse data oor energieproduksie, stelselprestasie en potensiële probleme. Dit help jou om optimale werking te verseker en anomalieë of prestasiedalings op te spoor. Die meeste omskakelaars het fisiese aanwysers soos vertoonskerms of LED-ligte. Dit wys operasionele status, fouttoestande en prestasiemaatstawwe. U kan probleme vinnig diagnoseer sonder gevorderde tegniese kennis.
Veiligheid is nog 'n kritieke rol. Anti-eilandbeskerming is 'n algemeen vereiste veiligheidskenmerk. Dit deaktiveer PV-omskakelaars wanneer die rooster 'n eilandtoestand betree. Hierdie beskerming word vereis vir UL1741 / IEEE 1547. Volgens IEEE 1547 afdeling 4, moet 'n Area EPS ontkrag word . binne twee sekondes van die vorming van 'n eiland Passiewe anti-eilandbeskerming monitor spanning en frekwensie. Aktiewe anti-eilandbeskerming wissel reaktiewe kraglewering om die eiland te help destabiliseer en die ontbinding daarvan te versnel. Netgekoppelde omsetters monitor voortdurend roosterspanning en -frekwensie om abnormaliteite op te spoor wat roosteronderbreking of onstabiliteit aandui. Wanneer abnormaliteite opgespoor word, ontkoppel die omskakelaar onmiddellik van die netwerk om onafhanklike werking te voorkom. Dit beskerm nutswerkers teen gevaarlike kraglyne en verhoed werking op die eilande wat die elektriese netwerk kan destabiliseer.
Beeldbron: Unsplash

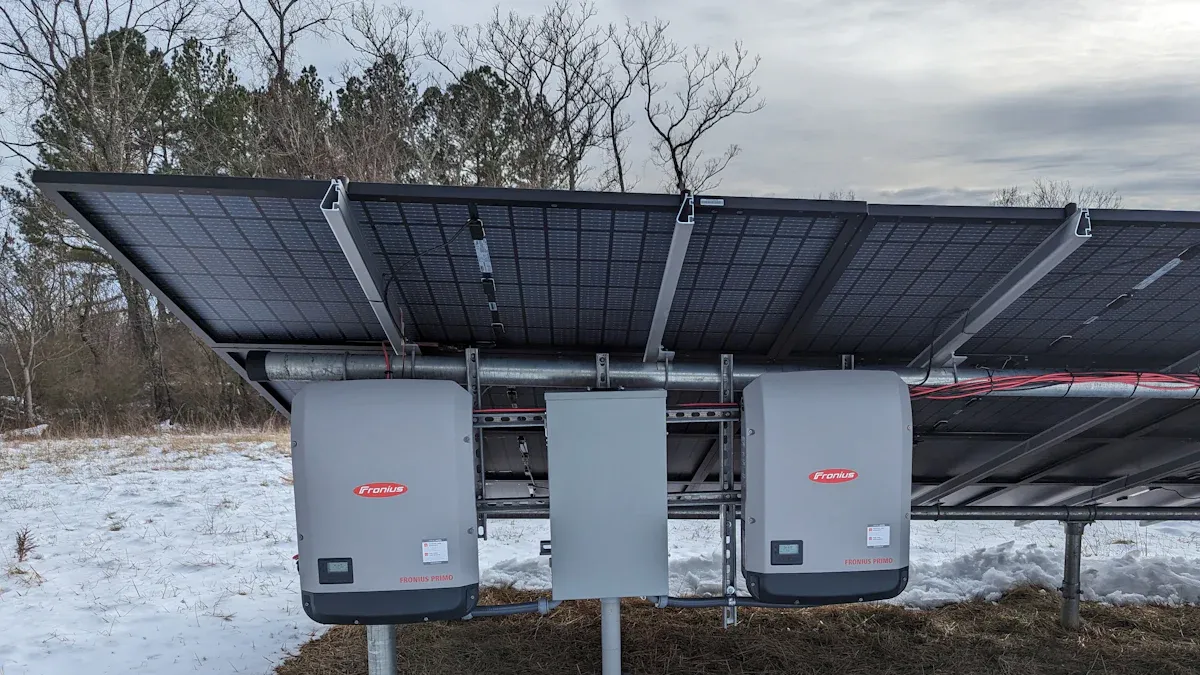

Jy sal vandag verskeie ontwerpe op die mark vind. Elke tipe pas by 'n ander dakuitleg, begroting en energiedoelwit. Die drie primêre kategorieë is string-omsetters, mikro-omsetters en hibriede omsetters . ’n Vierde tipe, die sentrale omskakelaar, bedien nutsaanlegte.
'n String-omskakelaar verbind veelvuldige pv-modules in serie . Hierdie ontwerp kombineer hoëspanning gelykstroom voor omskakeling. Een sonpaneel wat onderpresteer, sleep die hele tou af , want dieselfde stroom vloei deur elke module. 'n Mikro-omskakelaar los hierdie probleem op. Dit monteer onder elke paneel en skakel GS om na AC by die bron. Elke eenheid voer maksimum kragpuntnasporing onafhanklik uit, so skadu of vuiligheid op een paneel verminder nie die uitset van die res nie.
Die tabel hieronder vergelyk hierdie twee opsies.
Omskakelaar tipe | Voordele | Nadele |
|---|---|---|
String omskakelaar | Lae koste; eenvoudige ontwerp; maklik om probleme op te los | Een fout raak die hele stelsel; moeilike uitbreiding; kort lewensduur |
Mikro-omskakelaar | Onafhanklike paneelprestasie; ingeboude monitering; maklike uitbreiding; 25 jaar waarborg | Moeilik om te herstel; duur; meer punte van mislukking |
Koste bepaal dikwels die keuse. 'n 10 kW-snaarstelsel dra 'n geïnstalleerde omskakelaarkoste van $1,500 tot $2,500 . 'n Mikro-omskakelaarstelsel van dieselfde grootte voeg $0,30 tot $0,50 per watt by, of ongeveer $3 000 tot $5 000 meer. Na die 30% federale ITC, vernou die gaping tot sowat $2,100 tot $3,500. String-omskakelaars dra ook korter waarborge, ongeveer 12 jaar teenoor 25 jaar, en moet gewoonlik naby jaar 13 vervang word teen 'n koste van $1,500 tot $3,000 met arbeid. Oor 'n volle 25-jaar lewe kan mikro-omskakelaars kostepariteit bereik vir die meeste installasies, veral waar skadu algemeen is.
’n Hibried-omskakelaar smelt sonkragopwekking, batteryberging en netwerkkrag saam in een eenheid. Dit skakel GS om na WS vir jou huis en kan AC van die rooster omskakel na GS vir batterylaai. Hierdie tweerigtingfunksie gee jou rugsteunkrag tydens onderbrekings en groter energie-onafhanklikheid. Die toestel reguleer ook veranderlike sonkraguitset en volg maksimum kragpunte om laaidoeltreffendheid te maksimeer. Moderne sonkrag-plus-bergingstelsels bevoordeel hierdie ontwerp toenemend.
Sentrale omsetters hanteer 'n ander skaal heeltemal. Hulle gebruik 'n hoë-kragdigtheid, gesentraliseerde argitektuur en proseskrag van duisende panele. Hierdie eenhede is gebou vir megawatt-vlak omskakeling . Nutskaalprojekte is vandag die algemeenste toepassing. Groot kommersiële en kleiner nutsprojekte van net 'n paar jaar gelede maak ook daarop staat. 'n Sentrale omskakelaar lewer aansienlike skaalvoordele, wat sy oorheersing in die nutsmark verklaar.
Jou keuse tussen hierdie tipes vorm prestasie, koste en toekomstige uitbreidbaarheid. "n Skadu dak met veelvuldige oriëntasies wys na mikro-omskakelaars. ’n Duidelike dak met ’n knap begroting bevoordeel ’n touontwerp. Planne vir batteryrugsteun maak "n hibriede eenheid die praktiese keuse.
Grootte begin met die verhouding tussen jou skikking en die omskakelaar. Die GS-tot-AC-verhouding , ook genoem die omskakelaarladingverhouding, druk uit hoeveel sonpaneelkapasiteit gekoppel is relatief tot die omskakelaar se WS-uitset. Aangesien pv-modules selde gegradeerde piekuitset gelyktydig bereik, oorskry die skikking se nominale kapasiteit tipies die omskakelaarkapasiteit met ten minste 10% . 'n Verhouding van 1,1 tot 1,3 word as gesond beskou vir residensiële toepassings. Verhoudings bo 1,5 kan gereeld knip , waar die panele meer krag produseer as wat die omskakelaar kan hanteer.
Om hierdie verhouding te bereken, vermenigvuldig die aantal panele met hul maksimum uitset in watt om DC-grootte te kry. Vermenigvuldig dan die aantal omsetters met hul piekuitset om AC-grootte te kry. Verdeel DC deur AC om jou verhouding te vind. Vir streke met gedeeltelike skadu of gereelde bewolkte dae werk 'n verhouding van 1,25:1 goed. Dit verseker dat omsetters byna volle potensiaal werk sonder onnodige uitgawes.
Faktor | Verduideliking |
|---|---|
DC-tot-AC-verhouding | Skikkingsgrootte effens hoër as omskakelaargradering; 1.1 tot 1.3 is gesond |
Netregulasies | Plaaslike reëls kan AC-kapasiteit wat in die rooster gevoer word, beperk |
Oplewingstrome | Voeg ongeveer 50% meer kapasiteit by vir opstartstygings |
MPPT kapasiteit | Moet voldoende wees om met jou pv-modules te koppel |
Jou huis se elektriese diens bepaal watter tipe omskakelaar jy benodig. Enkelfase-omsetters benodig 'n enkelfasetoevoer met twee drade: aktief en neutraal. Driefase-omskakelaars benodig vier drade: drie aktief en een neutraal. Die meeste nuwe huise gebruik enkelfase-krag. Groter huise en ouer eiendomme het dikwels driefase-diens. Vir enkelfasehuise is die maksimum omskakelaargrootte tipies 5kW , alhoewel dit volgens staat verskil. Driefasehuise staar geen streng beperking in die gesig nie, maar installasies van meer as 5kW benodig dikwels van geval tot geval goedkeuring.
Streekkodes vorm jou installasie. Die Nasionale Elektriese Kode, of NUK, dien as die primêre kode vir FV-stelsels. NEC Artikel 690 dek fotovoltaïese sonkragstelsels en sluit vereistes vir vinnige afsluiting in. NEC Artikel 705 spreek onderling gekoppelde kragproduksiebronne aan en beïnvloed waar omsetters koppel relatief tot jou hoofdiensontkoppeling. Brandkodes beïnvloed ook fisiese uitleg. Die Internasionale Brandkode vereis omtrekpaadjies op dakke. Hierdie reëls verskil volgens ligging, so raadpleeg jou plaaslike owerheid voordat jy jou ontwerp finaliseer.
’n Fotovoltaïese omskakelaar verander gelykstroom in wisselstroom. Hierdie toestel dien ook as die brein en hart van jou stelsel. Dit volg werkverrigting, bestuur veiligheid en maksimeer elke dag kraglewering.
Jou keuse tussen omskakelaartipes vorm werkverrigting, koste en toekomstige uitbreidbaarheid. String-omskakelaars, mikro-omskakelaars en hibriede eenhede dien elkeen verskillende behoeftes. ’n Hibriedmodel ondersteun batteryberging later. ’n Snaarontwerp spaar nou geld.
Raadpleeg "n gesertifiseerde installeerder. Daardie deskundige evalueer jou dakuitleg, skadu- en energiedoelwitte. Behoorlike grootte voorkom probleme.
Noudat jy verstaan wat "n fotovoltaïese omskakelaar is en hoe dit werk, is jy gereed om "n ingeligte besluit vir jou sonkragreis te neem.
String-omskakelaars moet gewoonlik rondom jaar 13 vervang word. As jou stelsel kraglewering verloor of foutkodes vertoon, gaan jou omskakelaar na. Jy sal dalk 'n nuwe eenheid nodig hê om volle pv-produksie te herstel.
Skakering op een paneel verminder stroom vir die hele string wanneer string-omskakelaars gebruik word . Jou stelselkrag daal omdat die omsetters nie elke paneel onafhanklik kan optimaliseer nie. Mikro-omskakelaar-ontwerpe vermy dit.
Maksimum Power Point Tracking pas jou pv-panele se bedryfspunt aan. Dit onttrek die meeste krag moontlik onder wisselende sonlig en temperatuur. Jou stelsel kry meer energie in vergelyking met ontwerpe sonder MPPT.
